circuitjs1仿真软件中文版

CircuitJS1仿真软件中文版，乃是一款电路模拟仿真的中文免费电脑版软件。它完全供用户免费使用，并且已经过汉化处理，用户打开即可看到中文界面。该软件能够对电路进行一比一的真实模拟，在诸多电工仿真软件当中，CircuitJS1的表现较为出色。除此之外，它还具备查询电子元器件以及生成电路图的功能，具有一定的教育意义，能够满足学生、职工等不同行业人群的使用需求。

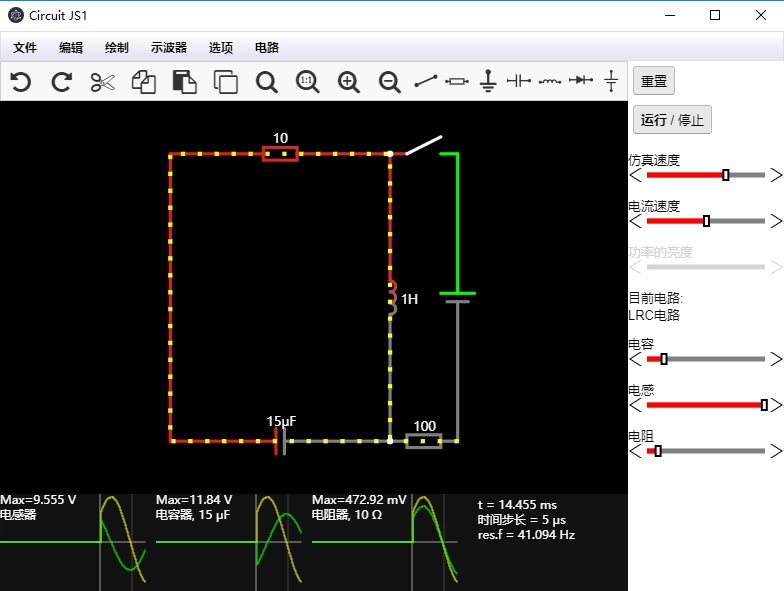

CircuitJS1 电路仿真软件 中文版介绍

CircuitJS是一款基于JavaScript编写的电路仿真工具，它能让用户构建并模拟各类电路，涵盖数字电路与模拟电路。该工具具备直观的用户界面，支持用户从元件库中拖出元件，放置到工作区，以此创建电路。用户能够在电路里添加电源、电阻器、电容器、电感器、晶体管、运算放大器、逻辑门等多种元件，并加以连接，从而构建复杂电路。电路搭建完成后，用户可借助模拟器对电路行为进行模拟，其中涉及电流、电压、功率等参数。模拟器还可展示波形图与频谱图，助力用户更深入地理解电路行为。

circuitjs1安装教程

解压后，运行“circuitjs1.exe”；

因为此版本为汉化免安装版，双击即可启动；

进入程序之后，即可开始设置。

circuitjs1仿真软件使用教程

1. 文件：能够依据需求导出多种格式，像 SVG 图像格式、文本代码格式等均在支持范围内。共享极为便捷，只需通过文本导出、复制代码或者转发给小伙伴，对方就能获取一份完全相同的电路。

2、编辑：活用快捷键可以增加工作效率。

3、绘制：绘制电路时，选择相应的子菜单。常用零件通常有快捷键，也可以自定义元器件快捷键，元件类型丰富，小伙伴们可以自己上手体验。

4、示波器：菜单栏里的示波器选项仅用于改变示波器的显示方式，若要进行更多与示波器相关的设置，需点击窗口最下方波形滚动区域中的齿轮符号。

5、选项：可根据需求设置，显示参数等。

6、电路：此选项卡主要存储典型电路示例。借助这些示例学习模拟/数字电路，可收获事半功倍之效。结合电流电压参数可视化功能，还能加深理解程度。

操作：

CircuitJS 中的多数操作均可通过鼠标点击、拖拽完成。

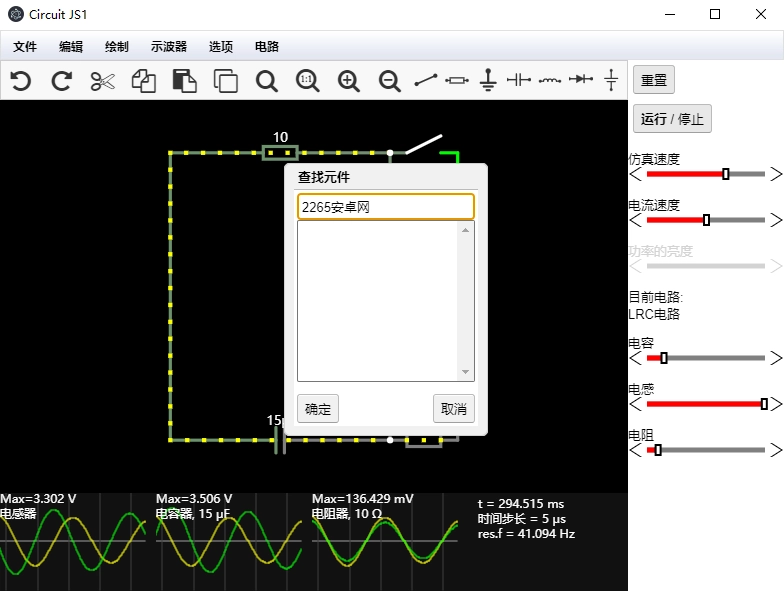

添加元器件：

在操作时，可借助“绘制”选项卡来添加所需元件。然而，这种方式存在操作繁琐、效率不高的问题。在日常使用过程中，建议通过自定义快捷键（注意区分大小写）的方式，以实现元件的快速添加。以下为CircuitJS中部分常用快捷键列举：

移动元件 & 布局布线：

更改电路中的元件参数只需双击，或通过鼠标邮件点击，编辑即可。

还可以将该参数添加到侧边栏中进行滚轮调节，方便后续实验中改变电路参数。

仿真需要注意的地方：

仿真原理在于，软件在一连串微小的时间间隔中，依据当下电路状态与元件模型，算出此微小时间段内电压和电流的变化量，进而更新当前电路状态。如此循环，得出电路的仿真结果。倘若要仿真高速电路，就需要把仿真步长设置得更小一点，确保其至少短于电路的时钟周期。

实验操作：

以电子森林STM32G031简易示波器平台为例，参考电路原理图中的部分电路（如下图），在CircuitJS中搭建一个仿真电路。

搭建完成的仿真电路如下：

点击仿真电路中的“档位切换”，可以看到开关由“L”档位切换为“H”档位。

切换档位之后，运放的输出信号发生了衰减。

双击调整电路的偏压输入，将1.5V改成2.5V：

可以看到输出的电压发生了偏移：

这个电路就是STM32G031示波器开发板中前端电路档位切换的工作原理，该仿真电路的内容可以通过底部的链接获取。

软件功能

搭建电路：在CircuitJS的界面里，有一块画布区域，你能够在此创建电路。挑选诸如电阻、电容、电感、电源等所需元件，接着把它们拖至画布之上。

设置电源：在电路中添加电源，可以选择直流（DC）电源或交流（AC）电源，并设置其电压值。

运行模拟：在设置好电路之后，点击运行按钮以开始模拟电路。你将能够观察电流、电压等参数的变化，并查看元件的工作状态。

观察结果：CircuitJS提供实时的图表和波形显示，帮助你观察电路的行为。你可以查看电压、电流、功率等的变化。

连接元件：使用导线工具连接电路中的元件。点击元件的连接点并拖动到另一个元件的连接点，以建立连接。

设置元件参数：对于一些元件，你可以通过双击元件来设置其参数，例如电阻值、电容值等。

保存和分享：如果需要，你可以保存你 设计 的电路，并生成一个链接以分享给其他人。

CircuitJS软件常见快捷键

常规操作：

Ctrl + Z（或 Cmd + Z）：撤销操作。

Ctrl + Y（或 Cmd + Y）：重做操作。

Ctrl + C（或 Cmd + C）：复制选定的元件或区域。

Ctrl + X（或 Cmd + X）：剪切选定的元件或区域。

Ctrl + V（或 Cmd + V）：粘贴剪贴板上的元件或区域。

元件操作：

R：选择电阻元件。

C：选择电容元件。

L：选择电感元件。

V：选择电压源元件。

I：选择电流源元件。

W：选择导线工具。

D：选择二极管元件。

F：选择场效应晶体管（FET）元件。

其他操作：

S：保存电路设计。

L：加载保存的电路设计。

Space：开始/停止模拟。

Delete 或 Backspace：删除选定的元件或区域。

Shift 键相关操作：

Shift + 拖拽元件：对齐元件到网格或其他元件的边缘。

Shift + 拖拽导线：可能允许水平或垂直的拖拽。

关于我们

完备的元器件库，且信号发生器：可用于测试电路的参数和性能；

虚拟仪器功能，包括示波器、频谱分析仪、逻辑分析仪等：可用于观察电路的行为和特性；

支持将模拟结果导出至其他工具进行分析。

温馨提示

请注意，CircuitJS是一款功能强大且操作直观的工具，不过它或许并未涵盖所有元件或特性。当开展复杂的电路设计工作时，可能需借助更为专业的电路设计软件。务必依照该应用程序的使用说明与指南操作，以便充分发挥其功能。
